En modstand er en af de mest grundlæggende komponenter i elektronik. KORT fortalt fungerer den som en “bremse” for strømmen i et elektronisk kredsløb.
Når du sætter en modstand ind i dit kredsløb, reducerer den, hvor meget strøm (Ampere) der kan løbe igennem, og skaber et spændingsfald. Du bruger typisk modstande til at:
- Beskytte komponenter: F.eks. forhindre at en LED får for meget strøm og brænder af.
- Tilpasse spænding: Dele en spænding op, så følsomme komponenter får den præcise spænding, de har brug for.
- Styre signaler: Definere faste logiske niveauer (pull-up / pull-down modstande).
Modstandens værdi måles i Ohm Ω. Jo højere Ohm-værdi, jo mere “bremser” modstanden for strømmen.
Vigtigt: Hvor meget varme tåler modstanden? (Watt)
Når en modstand bremser strømmen, omdannes den overskydende elektriske energi til varme. Hvor meget varme modstanden tåler, angives i Watt (W).
Hvis du sender for meget strøm igennem en lille modstand, bliver den overophedet, skifter farve eller brænder helt af.
Maksimal strøm (Ampere) ved typiske spændinger
Standardmodstande til hobbybrug er typisk på 0,25 W (1/4 W) eller 0,5 W (1/2 W). Effektformlen hedder:
P = U * I
(Hvor P er watt, U er spænding i volt, og I er strøm i ampere)
Nedenfor kan du se, hvor meget strøm (i milliampere, mA) en modstand maksimalt må belastes med, før den overskrider sine watt-specifikationer ved 5V og 12V:
| Modstandstype | Max Watt | Max strøm v. 5V | Max strøm v. 12V | Typisk anvendelse |
| SMD (0805) | 0,125 W (1/8 W) | 25 mA | 10,4 mA | Kompakte SMD-printkort |
| Standard hulmonteret (Through-hole) | 0,25 W (1/4 W) | 50 mA | 20,8 mA | De helt klassiske kul- / metalfilmsmodstande |
| Større hulmonteret | 0,50 W (1/2 W) | 100 mA | 41,6 mA | Kredsløb med lidt højere strøm/spænding |
| Effektmodstand | 1,00 W | 200 mA | 83,3 mA | Mindre forsyninger og driverkredsløb |
| Effektmodstand | 5,00 W | 1000 mA (1A) | 416,6 mA | Betinget af god ventilation / køling |

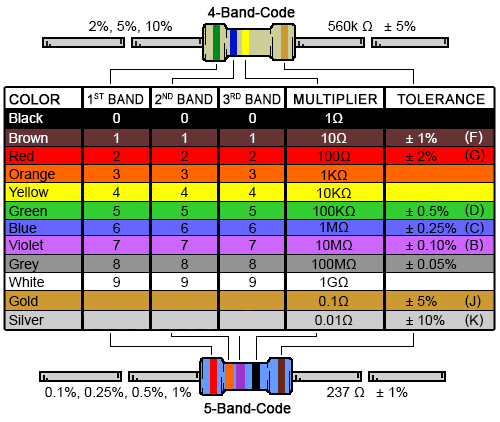

Sådan aflæser du farverne
Når du skal finde værdien på en modstand, kigger du på farveringene fra venstre mod højre. (Den sidste ring, som typisk er guldbelagt, sølvfarvet eller har lidt mere afstand til de andre, er tolerancen).
4-ringet modstand (Standard)
- 1. ring: Første ciffer
- 2. ring: Andet ciffer
- 3. ring: Multiplikator (antal nuller, du skal gange med)
- 4. ring: Tolerance (f.eks. Guld = ±5%)
Eksempel (4 ringe): Gul – Lilla – Rød – Guld
Gul (4) + Lilla (7) + Rød (×100) = 4.700 Ω = 4,7 kΩ (±5%)
5-ringet modstand (Præcision / Metalfilm)
- 1. ring: Første ciffer
- 2. ring: Andet ciffer
- 3. ring: Tredje ciffer
- 4. ring: Multiplikator (antal nuller)
- 5. ring: Tolerance (f.eks. Brun = ±1%)
Eksempel (5 ringe): Gul – Lilla – Sort – Brun – Brun
Gul (4) + Lilla (7) + Sort (0) + Brun (×10) = 4.700 Ω = 4,7 kΩ (±1%)
